活动:柯尼斯堡七桥问题

柯尼斯堡古镇有七座桥:

The Seven Bridges of Konigsberg

你可不可以步行经过 城镇每一部分,
但只 通过每座桥一次?

一个叫莱昂哈德·欧拉的著名数学家研究过这问题。。。。。。但我们自己来寻找答案!

在这过程中我们也会学到一些 "图论"。

简化它

我们可以简化以上的地图成为:

柯尼斯堡七桥简化

城镇有四部分-―― 河北边的大陆、河南边的大陆、 小岛和半岛 (右边的陆地)

将它们标记为 A, B, C 和 D:

要 “经过” 城镇的 每一部分",你要经过 A, B, C 和 D

同时你要通过每座桥 p, q, r, s, t, u 和 v 各一次。

  柯尼斯堡七桥简化标记

我们可以再简化成这样:

柯尼斯堡七桥图

你不用在镇里走路了,
你只需用笔画线。

轮到你了

你可不可以每条线, p, q, r, s, t, u 和 v 只画一次,一笔画,笔不离纸 (你可在任何地方开始) ?

试试看

。。。。。。

成功了吗?



好。。。。。。我们先从简单的图开始。

试试这些 (记得: 画所有的线,但不要重复任何线,同时笔不离纸。)

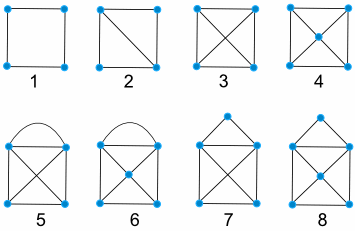

图 1 至 8

记下结果:

形状 成功?
1
2
3
4
5
6
7
8



我们怎样知道哪个是对的,哪个是错的?

研究一下!

先学一些特别名词:

  • 一点是叫 顶点
  • 一条线是叫 边缘
  • 整个就叫 .
  图、顶点和边缘

对,这叫 “图”。。。。。。但不是 这样的图

两种都叫 “图”。
但不是一样的东西。 就这样。

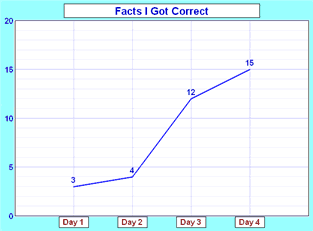

  线图 例子



3 次 2 次图
  • 连到一个顶点的边缘的数目叫 .
  • 在图上经过 每个顶点 一次的路程叫 简单路径
  • 在图上经过 每条边缘 一次的路程叫 欧拉路径
简单路径和欧拉路径

例子:

图7 图 8

图 7 有

  • 5 个顶点: A、 B、C、D 和 E
  • 8 条边缘: AB、BC、CD、DA、AE、BE、AC 和 BD
  • 顶点 A 和 B 是 4 度
  • 顶点 C 和 D 是 3 度
  • 顶点 E 是 2 度

图 7 有

  • 6 个顶点: A、B、C、D、E 和 F
  • 10 条边缘: AB、BC、CD、DA、AF、BF、CF、DF、AE 和 BE
  • 顶点 A, B 和 F 是 4 度
  • 顶点 C 和 D 是 3 度
  • 顶点E 是 2 度

欧拉路径

想像线条是桥。如果你通过每条一次问题就解决了,所以。。。。。。

。。。。。。我们要找一条“欧拉路径”。。。。。。

提示: 度数是单数的顶点的数目可以告诉我们哪个图有“欧拉路径”.

填这列表:

形状 欧拉路径? 顶点 双数度数有几个 单数度数有几个
1 4 4 0
2
3
4
5
6
7
8

有规率吗?

在你找到规率前,不要看下去。。。。。。答案在列表里。





好了。。。。。。答案是。。。。。。

度数是单数的顶点的数目一定要是零或二。

如果不是这样,便没有“欧拉路径”

同时,如果有两个顶点的度数是单数,它们就是起点和终点。

理由其实不难理解。

路径经过一条边缘进去顶点,也经过另外一条边缘离开。

所以边缘都是一双双的(双数)。

只有起点和终点可以有单数度数。

我们再看看七桥问题 :

七桥问题图

顶点 ABD 的度数是 3,顶点 C 的度数是 5, 所以这图有四个顶点是单数度数的。 所以它 没有欧拉路径

我们解答了七桥问题了,就像三百年前的欧拉一样!

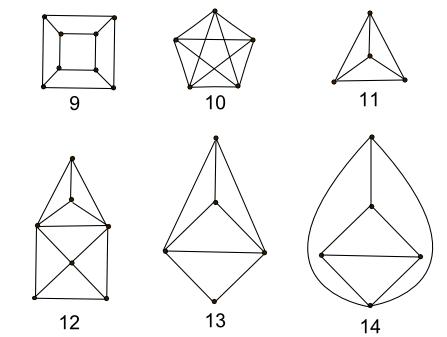

额外练习: 下面的图哪个有欧拉路径?

桥8

形状 欧拉路径 顶点 双数度数有几个 单数度数有几个
9
10
11
12
13
14





脚注

莱昂哈德·欧拉 (1707 - 1783),瑞士数学家, 是有史以来最伟大和著作最多的数学家之一。 欧拉一生大部分时间在柏林科学院工作,他就在那里解答了“柯尼斯堡七桥问题”。



柯尼斯堡城镇 横跨普里高里河。它以前是在普鲁士,但现在叫加里宁格勒,是俄国的一部分。 柯尼斯堡的位置邻近河口,有七座桥连着河的两边,还有一个小岛和半岛。



图列表 的答案:

形状 成功? 双数 单数
1 4 0
2 2 2
3 0 4
4 1 4
5 2 2
6 3 2
7 3 2
8 4 2
